GS-Einzelmembran-Klemmkupplung

Produktdetails

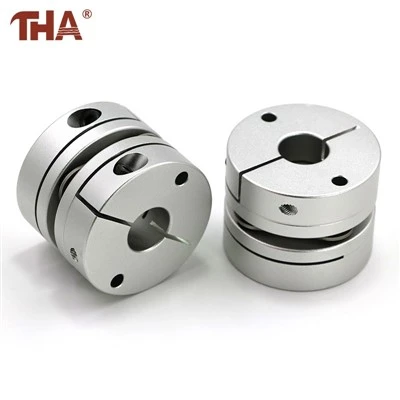

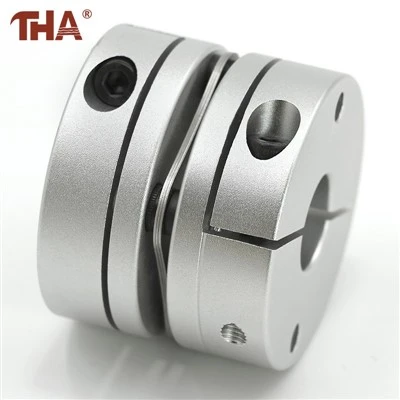

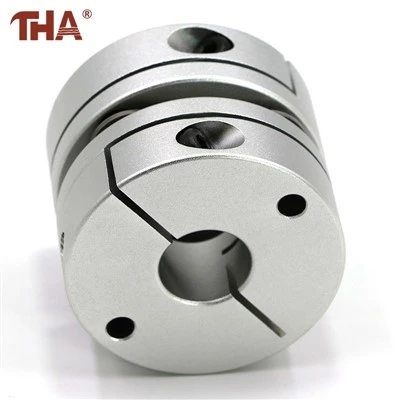

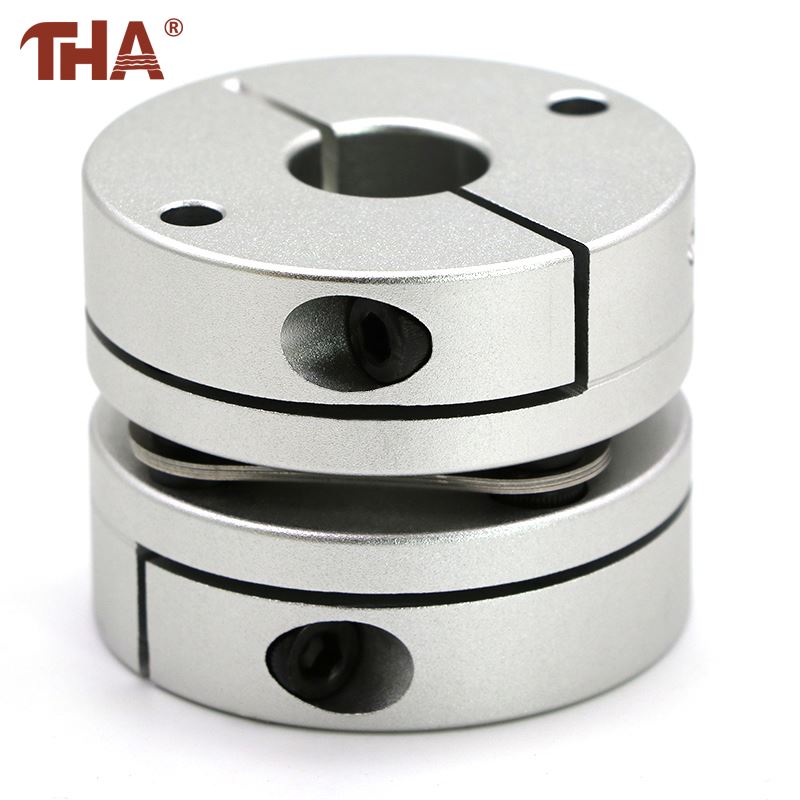

Das Drehmoment wird von einer Nabe durch die Metallmembran in die gegenüberliegende Nabe übertragen. Es gibt keine Gummispinne zwischen den Wellen. Dies führt zu einem festen Ansprechverhalten beim Starten, Stoppen und Rückwärtsfahren und vermeidet gleichzeitig den mit einem Elastomereinsatz verbundenen Verschleiß.



Die einzelne Membran biegt sich, wenn ein kleiner Winkel- oder Axialeinbauunterschied vorhanden ist. Da es nur einen Biegeabschnitt gibt, ist die Kupplung kürzer als eine Doppelmembrankonstruktion, kann aber einen parallelen Wellenversatz weniger gut ausgleichen.



Es sind zehn Größen aufgeführt, beginnend mit GS-19×20 und endend mit GS-82×68. Verfügbare Bohrungskombinationen hängen vom gewählten Außendurchmesser ab. Die kleinste aufgeführte Bohrung beträgt 3 mm, während die größeren Modelle Bohrungsoptionen bis zu 42 mm bieten.



Produktbeschreibung

Bei unterschiedlichen Größen von Motorwelle und Abtriebswelle sollten die beiden Bohrungsdurchmesser getrennt gewählt werden. Beide Naben verwenden Klemmschrauben, sodass für die Installation keine Keilnut erforderlich ist, es sei denn, die angeschlossenen Geräte erfordern ausdrücklich eine solche.



Die Membran muss beim Anziehen der Klemmschrauben in ihrer normalen Position bleiben. Durch das Zusammenziehen der Naben zum Ausgleich eines zu großen Wellenabstands wird die Membran vor dem Start der Maschine dauerhaft axial belastet.



Diese GS-Serie eignet sich für Servomotoren, Schrittmotoren und Kugelumlaufspindel-Eingänge, die eine direkte Reaktion während der Umkehr erfordern. Es ist nicht als weicher Schwingungsisolator gedacht. Wenn Stoßdämpfung die Hauptanforderung ist, kann eine Elastomer-Klauenkupplung besser geeignet sein.



Das Nenndrehmoment steigt von 1 N·m beim GS-19×20 auf 100 N·m beim GS-82×68. Bei der Auswahl sollten das Arbeitsdrehmoment, das Bohrungspaar und die Betriebsgeschwindigkeit berücksichtigt werden und nicht nur der Außendurchmesser. Zusätzlich ist das in der Maßtabelle angegebene modellspezifische Klemmschraubendrehmoment zu beachten.



Produktinformationen

Artikel	Spezifikation
Serie	GS
Konstruktion	Einzelne Metallmembran mit zwei Klemmnaben
Gelistete Modelle	GS-19×20 bis GS-82×68
Außendurchmesser	19 bis 82 mm
Gesamtlänge	20 bis 68 mm
Verfügbarer Bohrungsbereich	3 bis 42 mm je nach Modell
Nenndrehmoment	1 bis 100 N·m
Zulässige Exzentrizität	0,1 mm
Zulässige Winkelabweichung	1 Grad
Zulässige axiale Abweichung	±0,09 bis ±0,50 mm je nach Modell
Hauptmaterialien	Naben aus Aluminiumlegierung und Membran aus Edelstahl SUS304-





FAQ

Wie unterscheidet sich eine Einzelmembrankupplung von einem Doppelmembranmodell?

Eine einzelne -Membrankupplung hat einen flexiblen Metallabschnitt und eine kürzere Gesamtkonstruktion. Ein Doppelmembrandesign bietet zwei flexible Abschnitte und ist im Allgemeinen besser geeignet, wenn ein paralleler Versatz ausgeglichen werden muss.

Kann diese Kupplung Motorvibrationen reduzieren?

Es ist eher auf eine torsionsfeste Übertragung als auf eine weiche Schwingungsisolierung ausgelegt. Wenn das Hauptziel die Dämpfung von Stößen oder Vibrationen ist, sollte eine Elastomerkupplung in Betracht gezogen werden.

Können die beiden Naben unterschiedliche Bohrungsdurchmesser haben?

Ja. Wählen Sie die Bohrungen auf der Motor-seite und der Abtriebsseite- aus den für das ausgewählte GS-Modell verfügbaren Kombinationen aus.

Sollen die Wellen vollständig in die Kupplung geschoben werden?

Die Einführtiefe des Schafts und die axiale Position müssen dafür sorgen, dass die Membran keine dauerhafte Dehnung oder Kompression aufweist. Bestätigen Sie die Montageposition, bevor Sie beide Naben festziehen.

Kann eine spezielle Bohrungskombination hergestellt werden?

Wir fertigen nach Kundenzeichnungen im Rahmen von OEM/ODM und akzeptieren Bestellungen ab einem Einzelstück für Standardgrößen.
