LM LME Verlängerte Lagerhülse

Produktdetails

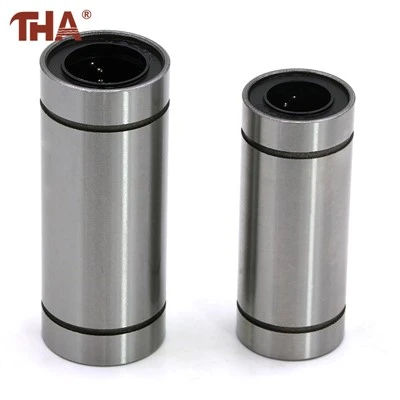

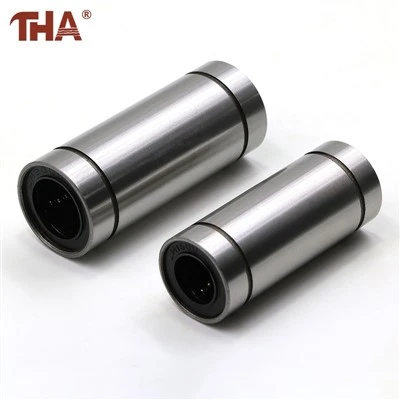

Der lange Außenärmel ist das prägende Merkmal dieses Produkts. Anstatt zwei separate Kurzlager in einem Gehäuse zu installieren, kann der Maschinenbauer ein komplettes zylindrisches Bauteil verwenden, dessen innere Rollabschnitte auf einer gemeinsamen Achse gehalten werden.



Schwarze Siegel verschließen beide Eingänge. In der Nähe der Enden der Stahlhülse sind zwei Nuten eingearbeitet, damit das Lager axial durch die Gehäuseanordnung fixiert werden kann.



Das Schnittbild zeigt den inneren Halter und die Kugelreihen im Inneren der Hülse. Kleinere Versionen verwenden vier oder fünf umlaufende Gleise. Lager ab 20 mm Wellendurchmesser sind mit sechs aufgeführt.



Produktbeschreibung

Die Verwendung einer langen Hülse vereinfacht die Gehäusebohrung, da die komplette Wälzeinheit als ein Teil montiert wird. Außerdem wird der Abstand zwischen den internen Arbeitsabschnitten werksseitig festgelegt.



Diese Konstruktion unterscheidet sich von der Verwendung zweier kurzer Lager mit großem Abstand dazwischen. Separate Lager ermöglichen es dem Konstrukteur, einen größeren Stützabstand zu wählen, ihre Gehäusebohrungen müssen jedoch genau koaxial bleiben. Die lange Hülse sorgt für eine feste Anordnung und erfordert weniger Montageaufwand, obwohl der Abstand nicht verändert werden kann.



Das Gehäuse sollte den zylindrischen Mantel tragen, ohne ihn einzuklemmen. Die axiale Bewegung kann durch Schultern, Sicherungsringe oder Endplatten kontrolliert werden, die um die äußeren Nuten herum positioniert sind. Das Anziehen einer Schraube direkt gegen die dünne Hülse ist kein geeigneter Ersatz für die axiale Sicherung.



Bevor das Lager in die Welle eingeführt wird, entfernen Sie scharfe Kanten und entfernen Sie Bearbeitungspartikel. Das Wellenende sollte durch die Dichtung hindurchgehen, ohne deren Lippe einzuschneiden oder den inneren Kugelkäfig aus seiner Position zu drücken.



Die verfügbare Seitentabelle enthält keine Angaben zu Gesamtlänge, Material oder Tragfähigkeit. Diese Elemente müssen der entsprechenden Produktionszeichnung entnommen und nicht von einem LM-Lager mit Standardlänge -kopiert werden.



Produktinformationen

Seriengruppe	Aufgeführte Wellengrößen	Ballkreise	Veröffentlichter Schalendurchmesser	Veröffentlichtes Gewicht
LM Klein	6, 8 und 10 mm	4	12–19 mm	16–62 g
LM-Medium	12, 13 und 16 mm	5	21–28 mm	80–145 g
LM Groß	20–60 mm	6	32–90 mm	180–3500 g
LME Klein	8 mm	4	16 mm	31 g
LME-Medium	12 und 16 mm	5	22–26 mm	80–145 g
LME Groß	20–60 mm	6	32–90 mm	180–3500 g

Dichtungsanordnung: Beide Enden
Körperform: Verlängerte zylindrische Stahlhülse
Installation: Separates bearbeitetes Gehäuse erforderlich



FAQ

Warum passt der Ersatz auf die Welle, aber nicht auf das Gehäuse?

Der Ersatz kann zu einer anderen Maßreihe gehören. Vergleichen Sie den vollständigen Code und den Durchmesser der Stahlhülse, nicht nur die Wellengröße.

Was ist zu messen, wenn die alte Modellnummer nicht lesbar ist?

Messen Sie die Welle, den Lageraußendurchmesser und die gesamte Lagerlänge. Notieren Sie sich auch die Position der äußeren Haltenuten.

Lässt sich das Lager durch Aufdrücken der schwarzen Dichtung festdrücken?

Nein. Die Installationskraft sollte durch die Metallaußenhülse geleitet werden.

Enthält die Produkttabelle eine Tragfähigkeitsbewertung?

Nein. Die angezeigte Seitentabelle enthält Abmessungen, Toleranzen, Kugelkreismengen und Gewichte, gibt jedoch keine dynamischen oder statischen Belastungswerte an.

Kann ein Ersatz anhand eines Musters oder einer Gehäusezeichnung geliefert werden?

Wir fertigen nach Kundenzeichnungen im Rahmen von OEM/ODM und akzeptieren Bestellungen ab einem Einzelstück für Standardgrößen.
