SCE16UU Geschlossener Linearlagerblock

Produktdetails

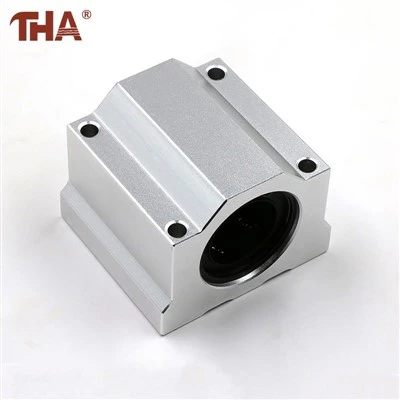

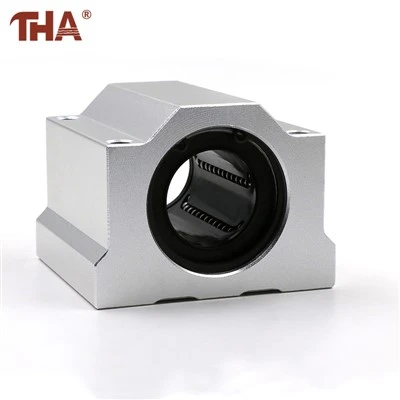

Das SCE16UU-Gehäuse umschließt ein geschlossenes Linearlager und trägt es als eine Montageeinheit. Vier Löcher auf der Oberseite ermöglichen die direkte Befestigung eines Tisches, einer Platte oder einer Vorrichtung am Block. Das Lager im Inneren lässt die Kugeln um die Welle zirkulieren und verringert so den Gleitwiderstand bei geradliniger Bewegung.



Dabei handelt es sich um einen geschlossenen Block zur Verwendung auf einer runden Welle, der vollständig durch das Lager hindurchgehen kann. Es unterscheidet sich vom zuvor verarbeiteten SCE16VUU, dessen Gehäusekonfiguration nicht gleich ist. Es handelt sich auch nicht um ein vollständiges Schienensystem: Der Schaft, die Schaftstützen und die Aluminium-Trägerschiene sind separate Komponenten, sofern sie nicht ausdrücklich in der Bestellung angegeben sind.



Produktbeschreibung

Eine typische Installation verwendet zwei parallele Wellen mit einem oder mehreren Lagerblöcken auf jeder Welle. Die Ausrichtung zwischen den Wellen ist wichtig, da der SCE16UU einen großen Montagefehler nicht ausgleicht. Wenn die Wellen nicht parallel sind, können die Blöcke auf einem Teil des Hubs stramm werden oder die Kugelkreisläufe ungleichmäßig belasten.



Verwenden Sie den Block mit einer Welle mit dem richtigen Durchmesser und geeigneter Oberflächenbeschaffenheit. Bewegen Sie den Schlitten vor dem endgültigen Anziehen über den gesamten Hub und stellen Sie sicher, dass der Widerstand konstant bleibt. Die Schmierung sollte je nach Betriebsgeschwindigkeit, Last, Fahrfrequenz und vorhandener Verschmutzung aufrechterhalten werden.



Die UU-Bezeichnung weist auf Dichtungen an beiden Enden des Lagers hin. Diese Dichtungen tragen dazu bei, das Eindringen von Staub zu begrenzen, machen den Block jedoch ohne zusätzlichen Schutz nicht wasserdicht oder für abrasive Verunreinigungen geeignet.



Produktinformationen

Artikel	Information
Produktmodell	SCE16UU
Produkttyp	Geschlossener linearer Kugellagerblock
Nennwellendurchmesser	16 mm

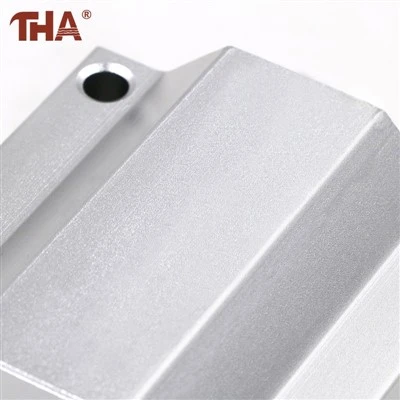

Wohnform	Rechteckiger Aluminiumblock
Lagerbewegung	Rezirkulierende lineare Kugelbewegung
Dichtungskonfiguration	An beiden Enden versiegelt
Wellenanforderung	Runde Linearwelle mit passendem Durchmesser
Montagemethode	Vier Befestigungslöcher oben
Passende Bewegung	Geradeaus-Linearfahrt

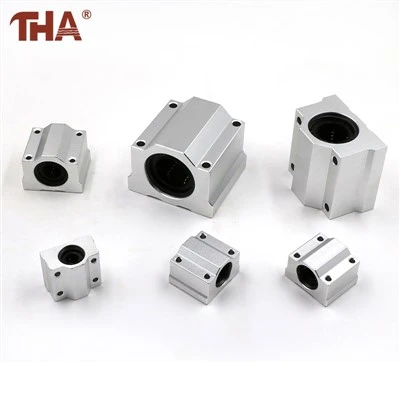

Verwandte veröffentlichte Modelle	SCE08UU SCE10UU SCE12UU SCE16UU SCE20UU SCE25UU SCE30UU SCE40UU SCE50UU SCE60UU
Artikel, die nicht automatisch enthalten sind	Wellenwellenstützen und Stützschiene
Hauptinstallationsprüfung	Ausrichtung und Schmierung der Parallelität des Wellendurchmessers
Nutzungsbeschränkung	Nicht dazu gedacht, größere Wellenfehlausrichtungen auszugleichen



FAQ

1. Enthält der SCE16UU einen Schaft und eine Stützschiene?
Nein. Diese Seite ist für den Lagerblock. Wellen, Endstützen und unterstützte -Schienenkomponenten sollten separat angegeben werden, sofern im Angebot nichts anderes angegeben ist.

2. Welche Schaftgröße passt zu SCE16UU?
Die Bezeichnung SCE16UU entspricht einer runden Welle mit nominal 16 mm.

3. Was bedeutet UU?
UU bezeichnet Dichtungen an beiden Enden des internen Linearlagers.

4. Ist SCE16UU dasselbe wie SCE16VUU?
Nein. Sie verwenden unterschiedliche Gehäusekonfigurationen. Ihre Abmessungen und Installationsanordnungen sollten nicht als austauschbar angesehen werden.

5. Kann dieser Lagerblock auf einer nicht unterstützten Welle laufen?
Es kann auf einer passenden Rundwelle laufen, die erforderliche Wellenunterstützungsanordnung hängt jedoch von der Spannweite, der Last und der zulässigen Durchbiegung ab. Längere Spannweiten oder schwerere Lasten erfordern möglicherweise eine kontinuierliche Wellenunterstützung.

6. Was sollte vor der Bestellung überprüft werden?
Bestätigen Sie das vollständige Modell, den Wellendurchmesser, die erforderliche Menge, die Anordnung der Befestigungslöcher und ob auch Wellen oder Stützen benötigt werden.

7. Sind kundenspezifische Komponenten verfügbar?
Wir fertigen nach Kundenzeichnungen im Rahmen von OEM/ODM und akzeptieren Bestellungen ab einem Einzelstück für Standardgrößen.



Über uns

Lishui Guangyuan Industry & Trade Co., Ltd. liefert Linearlager, Rundwellen, Wellenhalterungen und andere lineare Bewegungskomponenten. Vollständige Montagezeichnungen können vor der Produktion überprüft werden, um Lagerblock, Wellendurchmesser und Montageanordnung zu bestätigen.
