SCVUU Kurzkörper-Linearlagereinheit

Produktdetails

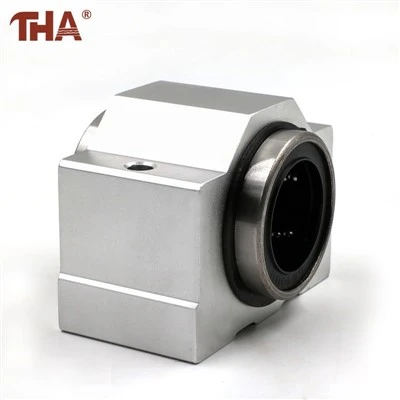

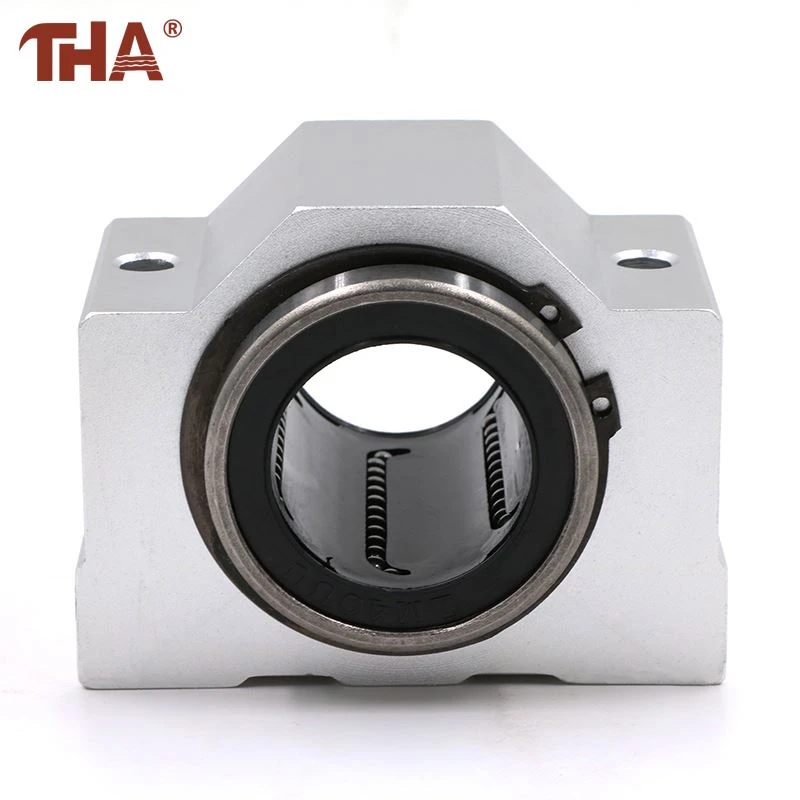

Im Aluminiumgehäuse ist eine Linearkugelbuchse eingebaut, die an beiden Enden gehalten wird. Die Lagerkugeln zirkulieren, während das komplette Gehäuse auf einer gehärteten Rundwelle läuft.



Der BriefVkennzeichnet die verkürzte Gehäusekonfiguration. Im Vergleich zu einem Standard-SCUU-Block gleicher Schaftgröße benötigt der SCVUU weniger Platz in Fahrtrichtung. DerUUDas Suffix weist auf die Abdichtung an beiden Enden des Innenlagers hin.



Vorbereitete Montagelöcher ermöglichen die direkte Befestigung des Gehäuses auf einer beweglichen Platte. Lager, Dichtungen und Gehäuse werden als Einheit geliefert, während Führungswelle und Wellenhalterungen separat ausgewählt werden.



Produktbeschreibung

SCVUU-Modelle sind für Wellendurchmesser von 8 mm bis 60 mm erhältlich. Jedes Modell enthält das entsprechende LMUU-Linearlager, beispielsweise ein LM20UU in einem SC20VUU-Gehäuse.



Der verkürzte Körper ist in der Nähe von Endplatten, Antriebshalterungen oder anderen Komponenten nützlich, die die verfügbare Schlittenlänge einschränken. Allerdings ergibt sich dadurch auch eine kürzere Lagerstützzone. Anwendungen mit einem großen Kippmoment erfordern möglicherweise zwei Blöcke auf jeder Welle oder eine längere Gehäuseanordnung.



Zwei parallele Wellen sollten ausgerichtet werden, bevor die Blöcke vollständig an der beweglichen Platte befestigt werden. Falsche Wellenabstände oder Winkelversatz kann das Lager nicht ausgleichen. Ein Binden nach der Montage weist normalerweise darauf hin, dass die Wellenpositionen oder Montageflächen korrigiert werden müssen.



Die Welle sollte eine geeignete Härte, Oberflächenbeschaffenheit, Durchmessertoleranz und Geradheit für lineare Umlauflager aufweisen. Die Schmierung muss je nach Betriebsgeschwindigkeit, Belastung und Arbeitsumgebung aufrechterhalten werden.



Produktinformationen

Last- und Modellparameter

Modell	Einbaulager	Schaftdurchmesser (mm)	Dynamische Belastung C (N)	Statische Belastung C₀ (N)	Gewicht (g)
SC8VUU	LM8UU	8	260	400	36
SC10VUU	LM10UU	10	370	540	63
SC12VUU	LM12UU	12	410	590	74
SC13VUU	LM13UU	13	500	770	85
SC16VUU	LM16UU	16	770	1170	132
SC20VUU	LM20UU	20	860	1370	170
SC25VUU	LM25UU	25	980	1560	405
SC30VUU	LM30UU	30	1560	2740	495
SC35VUU	LM35UU	35	1660	3130	790
SC40VUU	LM40UU	40	2150	4010	1220
SC50VUU	LM50UU	50	3820	7930	2300
SC60VUU	LM60UU	60	4710	10000	3200

Gehäuseabmessungen

Modell	Hmm)	D (mm)	B (mm)	Hmm)	G (mm)	A (mm)	J (mm)	E (mm)	S1 × l	S2 (mm)	Lv (mm)
SC8VUU	11	17	34	22	18	6	24	5	M4 × 8	3.4	15.4
SC10VUU	13	20	40	26	21	8	28	6	M5 × 12	4.3	19.5
SC12VUU	15	21	42	28	24	7.4	30.5	5.75	M5 × 12	4.3	20.5
SC13VUU	15	22	44	30	24.5	8	33	5.5	M5 × 12	4.3	20.5
SC16VUU	19	25	50	38.5	32.5	9	36	7	M5 × 12	4.3	23.5
SC20VUU	21	27	54	41	35	11	40	7	M6 × 12	5.2	27.4
SC25VUU	26	38	76	51.5	41	12	54	11	M8 × 18	6.8	37.4
SC30VUU	30	39	78	59.5	49	15	58	10	M8 × 18	6.8	40.9
SC35VUU	34	45	90	68	54	18	70	10	M8 × 18	6.8	45.4
SC40VUU	40	51	102	78	62	20	80	11	M10 × 25	8.6	56.4
SC50VUU	52	61	122	102	80	24	100	11	M10 × 25	8.6	68.9
SC60VUU	58	66	132	114	94	30	108	12	M12 × 25	10.7	78.7

Die Maßsymbole entsprechen der SCVUU-Gehäusezeichnung. Bestätigen Sie die endgültige Produktionszeichnung, wenn Austauschbarkeit mit einem vorhandenen Block erforderlich ist.



FAQ

Was ist der Unterschied zwischen SCVUU und Standard-SCUU?

SCVUU verwendet eine kürzere Gehäuselänge. Es wird gewählt, wenn der Installationsraum entlang der Welle begrenzt ist.

Was bedeutet das UU-Suffix?

UU kennzeichnet Dichtungen, die an beiden Enden des internen Linearlagers installiert sind.

Kann SCVUU auf einer ungehärteten Stahlstange laufen?

Eine ungehärtete oder schlecht bearbeitete Stange kann sich schnell abnutzen und die Kugelbahnen beschädigen. Es sollte eine gehärtete und geschliffene Linearwelle verwendet werden.

Kann ein SCVUU-Block einer großen Kipplast standhalten?

Die kurze Lagerlänge begrenzt die Momentenbelastbarkeit. Wenn die Last weit von der Wellenmittellinie entfernt positioniert ist, können zwei Blöcke oder eine längere Lagereinheit erforderlich sein.

Sind Welle und Wellenstützen im Lieferumfang enthalten?

Nein. In der Tabelle wird die Gehäuselagereinheit beschrieben. Welle, Endstützen und Befestigungselemente sollten separat bestätigt werden.

Kann das Gehäuse oder die Montageanordnung individuell angepasst werden?

Wir fertigen nach Kundenzeichnungen im Rahmen von OEM/ODM und akzeptieren Bestellungen ab einem Einzelstück für Standardgrößen.
